Fotografia immersiva - Le facce del cubo
|
||||
Argomenti trattati:

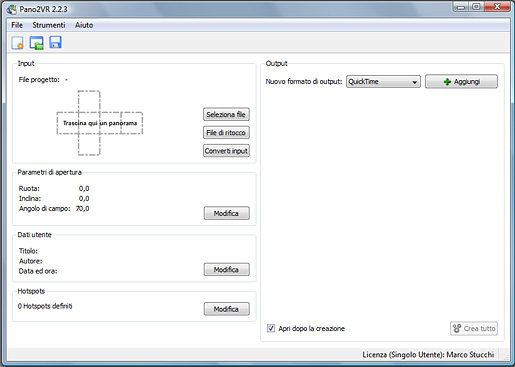

Nel precedente articolo abbiamo percorso le fasi per la creazione di un immagine panoramica. In questo capitolo utilizzero il programma Pano2VR eseguiremi i passaggi necessari per la correzione del cerchio nero in corrispondenza del punto di nadir e la creazione dei file interattivi in formato Adobe Flash o Quicktime. Lanciamo il programma Pano2VR. Pano2VR si presenta con un interccaia semplice ed essenziale.
Importazione dell'immagine La prima operazione da eseguire è caricare il file dell'immagine panoramica. Due sono le possibilità offerte. La prima, trscinare il file dalla cartella dove è contenuto sull'area tratteggiata in primo piano indicata con Trascina qui un panorama.

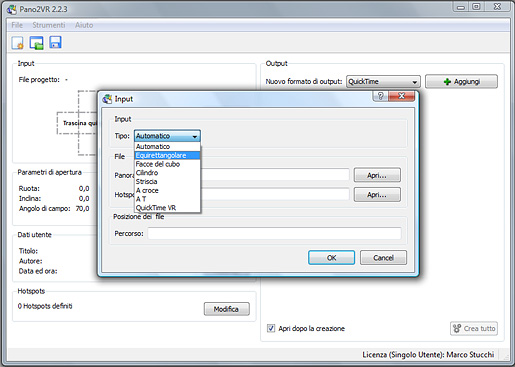

La seconda, caricare il file dell'immagine panoramica utilizzando il pulsante Seleziona File Si apre una finestra di dialogo, dalla quale si può selezionare il tipo di panorama da carica tra quelli contenuti nell'elenco. Questa opzione si dimostra particolarmente utile nel momento in cui debba caricare un panorama formato da singole facce del cubo, poichè è possibile impostare singolarmente ogni lato del cubo del panorama.

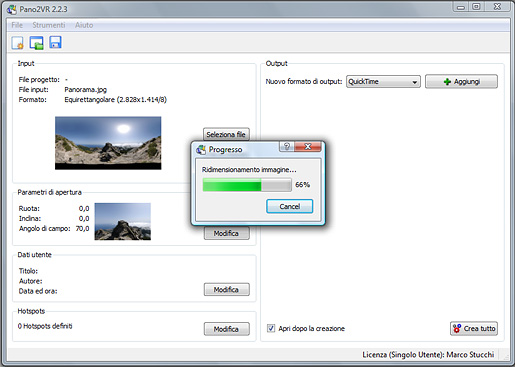

Dopo aver selezionato il fle da caricare, Pano2VR lo carica all'interno del programma eseguendo un ridimensionamento dell'immagine. Alla fine del processo di elaborazione nella parte sinistra delle finestra in primo piano viene presentata un immagine ridotta del file caricato. In questa fase l'utente può già eseguire delle importanti regolazioni sui parametri di visualizzazione finale del panorama in formato multimediale, indipendentemente dal formato che successivamente sceglierà per l'esportazione.

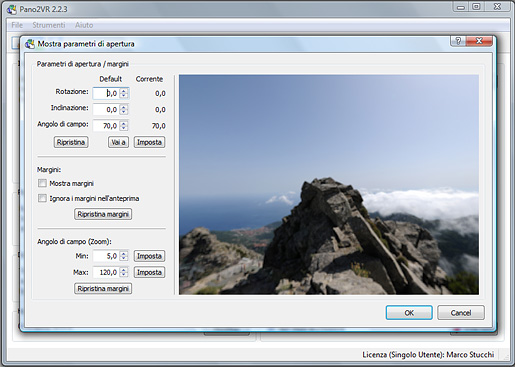

Parametri di apertura La Finestra Parametri di Apertura, consente di regolare la modalità con cui si presenterà l'immagine nel momento verrà caricata nel player. I parametri di apertura permettono di regolare la rotazione, l'Inclinazione e l'Angolo di Campo del panorama nel momento dell'apertura. Il parametro Margini permette di regolare l'area visibile del panorama durante la navigazione interattiva, limitandone alcune aree. Questa opzione viene a volte utilizzata per inibire la navigazione dell'utente nell'area corrispondente il punto del nadir poichè quest'ultimo non è stato possibile correggere. Per finiere il parametro Angolo di Campo - Zoom - permette di impostare l'ingradimente minimo e massimo della funzione zoom.

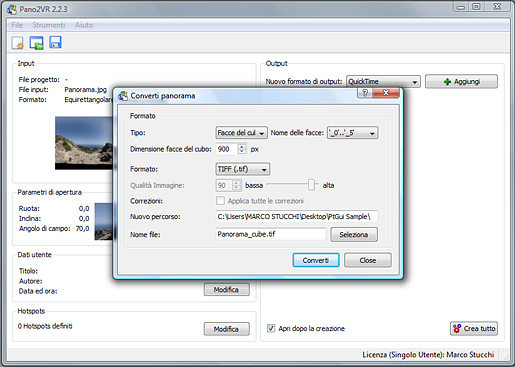

Importazione dell'immagine equirettangolare nelle facce del cubo Dopo aver impostato i parametri di apertura, convertiamo il file precedentamente caricato in un cubo selezionando il pulsante Converti Input. Pano2Vr fornisce delle opzioni per il salvataggio della facce del cubo che lascio invariate tranne l'opzione Formato che imposto su Tiff.

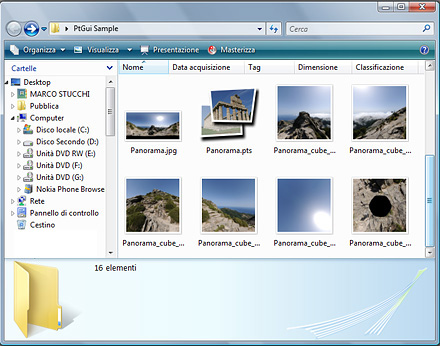

Conclusa la conversione dell'immagine equirettangolare nelle facce del cubo, nella cartella di progetto è possibile vedere le miniature dei file generati ed osservare il lato in basso del cubo che necessita della correzione del punto del nadir.
Correzione in Photoshop della faccia del cubo corrispondente al punto di nadir Ci avviamo ad eseguire una importante operazioni prima di convertire definitivamente l'immagine panoramica in file multimediale. Dobbiamo eseguire la correzione del punto corrispondente al punto di nadir, che dopo la conversione del panorama in facce del cubo corrisponde al lato inferiore. Dobbiamo rimuovere il disco nero e sostituirlo con l'area dell'immagine che andremo ad estrarre dalla foto originale che fino ad ora non avevamo utilizzato. Per questo tipo di intervento correttivo utilizzeremo gli strumenti di Photoshop.

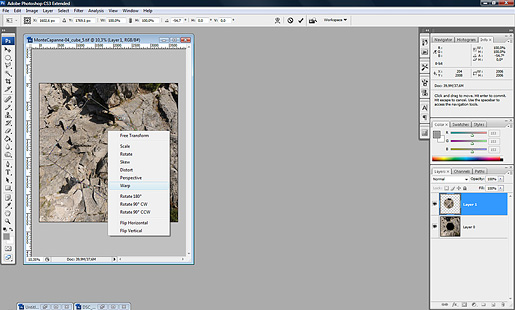

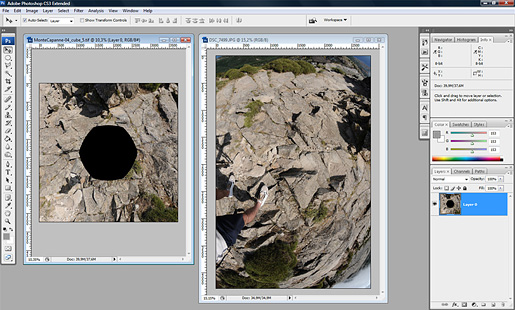

Per eseguire questo tipo di correzzione non esiste una procedura ripetibile e standardizzata, ma soltanto un insieme di esperienze che permettono ad ogni situazione che si presenta, di risolvere nel migliore dei modi il problema. Prima di tutto è necessario individuare della foto originale l'area che dovrà essere copiata nella faccia del cubo da correggere. Dopo aver copiato l'area interessata nell'immagine da correggere, lo strumento che meglio si adatta a questa eleborazione è Trasforma e Altera Immagine, poichè permette di stirare la parte da correggere. Una volta eseguito l'adattamente tra l'immagine di destinazione e l'area sorgente, lo strumento Tmbro Clone consente di eliminare ogni residuale presenza di elementi di giunzione ancora visibili.

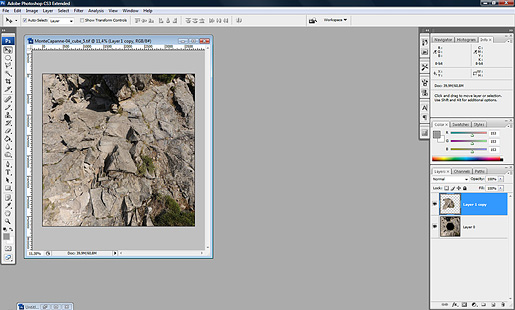

Sotto il risultato finale della correzione. Il disco nero presente nella faccia del cubo è stato sostituito con la corrispondente area nell'immagine originale, ed è stato completamente eliminato ogni punto visibile di giunzione.

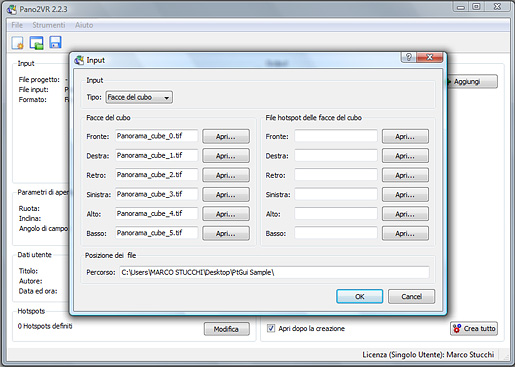

Nessuna faccia del cubo necessita di ulteriori correzzioni. Ora sarà sufficiente premere il pulsante Seleziona File, e nella finestra che si presenta sarà sufficiente ricaricare la faccia del cubo corrispondente alla faccia Basso.

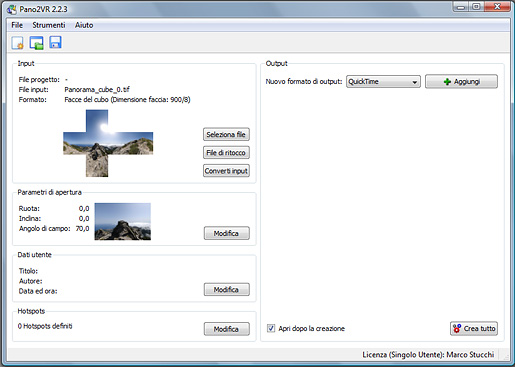

Importazione delle facce del cubo Pano2VR, come in precedenza era successo quando è stata caricata l'immagine equirettangolare, visualizza sulla finestra in primo piano una miniatura del panorama caricato, in questo caso la sagoma di un cubo aperto proettato su una superficie piana.

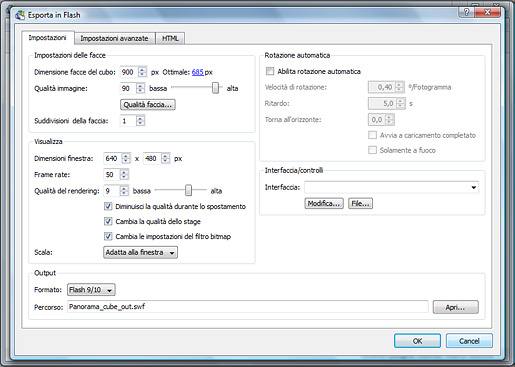

Esportazione del cubo in file multimediale Pano2VR ora può convertire le facce del cubo in una file multimediale per un esperienza di navigazione interattiva a 360°. Nella parte destra della finestra principale di Pano2VR selezionare dall'elenco Nuovo Formato di Output, Flash oppure QuickTime. La finestra Esporta Flash si presenta suddivisa in tre etichette: Impostazioni, Impostazioni Avanzate ed Html. Nonostante le impostazioni offerte all'utente sono molte, la maggior parte di esse non necessità spiegazione poichè sono di semplice interpretazione e di intuitiva comprensione.
Mi voglio comunque soffermare su di esse meritevoli di approfondimento. Quando si crea un file multimediale è opportuno considerare il rapporto tra qualità del file prodotto e dimensione del file stesso, tanto più se quest'ultimo sarà pubblicato su internet e reso fruibile attraverso un browser. Un file dalle dimensioni importanti certamente conserverà dettagli e sfumature cromatiche maggiori, ma necessiterà di tempo di download più lungo. Viceversa un file dalle dimensioni ridotte sarà rapidamente accessibile, penalizzando i dettagli dell'immagine. In questa situazione è necessario trovare un congruo equilibrio tra dimensione e qualità dell'immagine. Le opzioni che consentono di regolare questa scelta sono la Dimensione delle Facce del Cubo e la Qualità dell'Immagine. Personalmente imposto la Qualità dell'Immagine su un valore compreso tra 60 e 90 e la Dimensione delle Facce del Cubo tra 900px e 1600px che mi permettono di creare file multimediali di buona qualità con una dimensione compresa tra 1,8MB e 3,8MB, valori accettabili con una connessione a banda larga. Un altra opzione che di regola utilizzo è Abilita la Rotazione Automatica del panorama. Concluso il caricamento del file, è possibile impostare la Velocità di rotazione ed il Ritardo affinchè il panorama ruoti automaticamente all'interno del player. Pano2VR fornisce un utile strumento per personalizzare l'interfaccia ed i controlli durante il caricamento dei file e durante la navigazione.

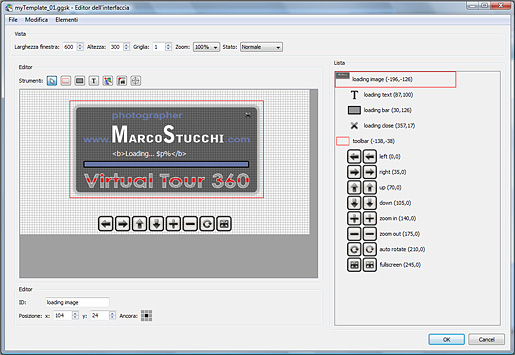

Editor interface Durante il download dei files multimediali, che certamente possono impiegare qualche decina di secondi, è utile fornire al visitatore una barra di avanzamento per indicare che l'avanzamento dell'operazione. Lo strumento Editor Interface permette di personalizzare il caricamento dei file inserendo il proprio logo e fornendo un completo controllo dei pulsanti di navigazione attraverso la gestione degli eventi. Questa caratteriscsta rende questo strumento molto utile per arricchire la navigabilità del file multimediale. Pano2VR fornisce di default una serie di template per l'Editor Interface pronti all'uso, che certamente conviene prendere come spunto di partenza per creare le proprie interfacce personalizzate.

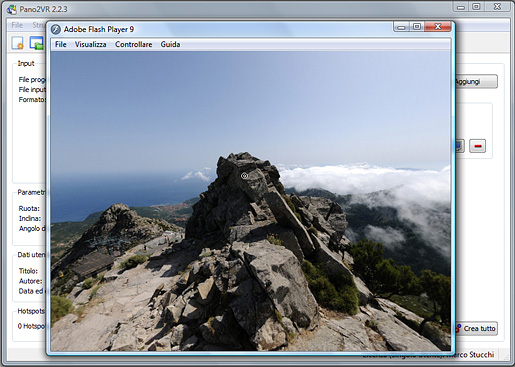

Formato multimediale Flash Impostate le opzioni per la creazione del file multimediale, sarà sufficiente creare cliccare il pulsante OK dopo aver impostato il percorso dove salvare il file per creare panorama multimediale. Sotto il panorama interrattivo creato per il player in versione di Flash9/10.

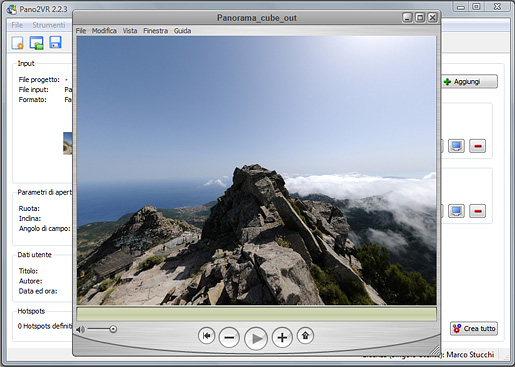

Formato multimediale QuickTime Sotto il panorama interrattivo creato per il player in versione di Quicktime.
Immagine panoramica definitiva Proiezione finale della panoramica equirettangolare dopo la correzione del punto di nadir. Nell'articolo introduttivo avevo detto che questa immagine sarebbe stato il nostro punto di partenza ...e di arrivo. Abbiamo concluso il nostro percorso tra le numerose fasi per la creazione di un immagine panoramca, ed alla fine l' immagine che avevo scelto come punto punto di partenza è diventata in nostro, e spero gradito, risultato finale.
