Fotografia immersiva - Il pianeta panoramico

Argomenti trattati:

• Importazione dell'immagine
• Creazione del pianeta panoramico
• Conclusioni

In questa articolo verrà descritto un particolare utilizzo creativo di PtGui per realizzare un immagine a forma di pianeta panoramico.
Ho deciso di scrivere questa articolo a seguito delle numerosissime richiesta che ho avuto in merito, e quindi rendere accessibile a tutti coloro che sono interessati a tecnica i passaggi per realizzare questa proiezione.

Partendo dagli scatti realizzati per la creazione di un immagine panoramica equirettangolare 360° x 180°, è possibile utilizzando una particolare proiezione geometrica offerta da PtGui per realizzare questa perticolare immagine.

L'articolo utilizza come software di stitching PtGui, ma risultati simili si possono ottenre con altri software, e quindi le informazioni proposte di seguito possono essere utilizzate anche con altri programmi.

Importazione dell'immagine

Prima di descrivere i passaggi necessari per la realizzazione di tale scopo, descriverò prevemente i passaggi necessagi per il caricamento e la creazione dell'immagine panoramica di partenza.
In questo articolo assumo che il lettore abbia acquisito le conoscenze necessarie per realizzare un immagine immersiva e che abbia già appreso le funzioni di basei di PtGui.

Ci volesse può rileggere gli articoli dedicati all'introduzione sulle fotografie panoramiche e lo stitching delle immagini.
In ogni modo prima di descrivere con dettaglio le operazioni necessarie per la realizzazione di un pianeta panoramico, ripercorrerò i passaggi necessari per caricare le immagine che compongono il panorama e l'allineamento dello stesso.

Torna all'inizio

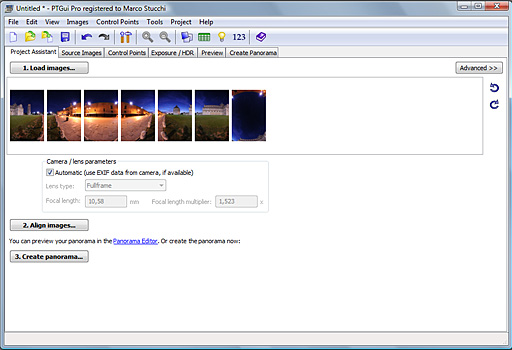

Dopo aver caricato le immagine che andranno a comporre il panorama attraverso il pulsante "Load Images" è necessario procedere all'allineamento delle immagini attraverso il pulsante "Align Images".

Torna all'inizio

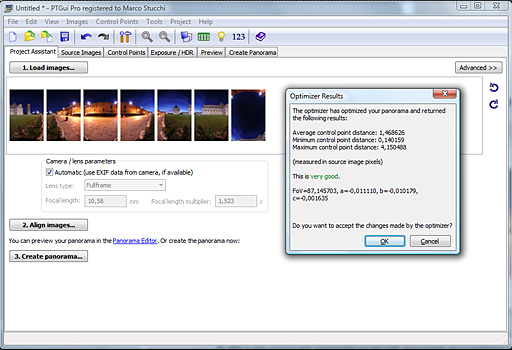

Terminata la procedura dell'allieneamento l'utente può controlla il risultato della giunzione dei punti delle immagini attraverso la tabella Control Points e verificare il giudizio fornito da PtGui fornita dalla finestra di messaggio Optinizer Options.

Nell'immagine sotto osserviamo il risultato dell'allineamento automatico ed il positivo risultato espresso da PtGui.

Torna all'inizio

Creazione del pianeta panoramico

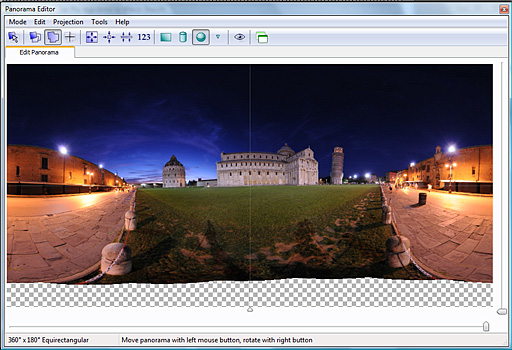

Dopo aver verificato il buon esito della creazione dell' immagine panoramica equirettangolare, è necessario aprire l'immagine all'interno del pannello Panorama Editor.
All'interno di Panorama Editor si possono eseguire tutte le necessarie ed importanti regolazioni di prospettiva e regolazione, come descrtti con dettaglio nell'articolo relativo allo stitching.
Siamo ora giunti al momento di applicare la proiezione necessaria per trasformare la nostra immagine equirettangolare di partenza in un pianeta panoramico.

Torna all'inizio

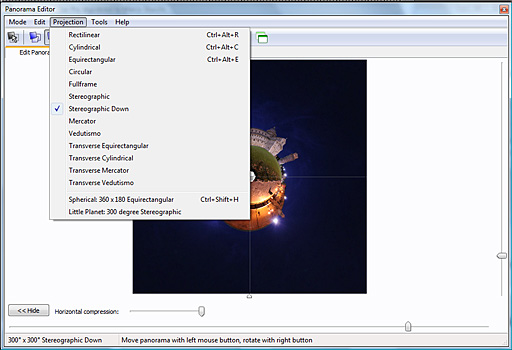

Dal menu Projection selezionare la voce Stereographic Down oppure Little Planet: 360 Degree "Stereographic
Gli algoritmi di conversione trasformeranno l'immagine panoramica equirettangolare in pianeta panoramico.
L'immaginre assume un forma molto particolare dai connotati altamente creativi con la quale si possono realizzare immagine di sicuro impatto.

Torna all'inizio

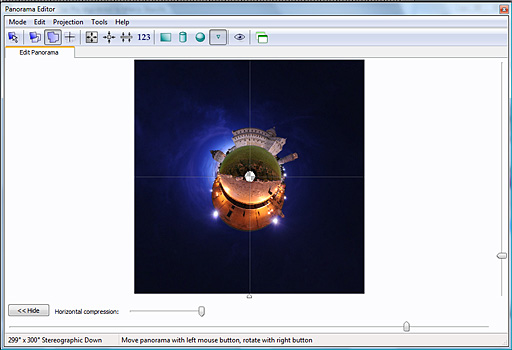

Prima di poter considerare finito il nostro lavoro, è necessario aggiustare il centro dell'immagine appena creata che corrisponde al punto di nadir. E' possibile eseguire questa operazione procedendo con due madalità diverse.
La prima prevede l'utilizzo dell'immagine originale scattata direttamente al punto di nadir, ovvero al suolo e/o pavimento nel luogo di scatto.

La seconda utilizzando l'immagine della faccia inferiore del cubo, generata dalla conversione con Pano2VR dell'immagine equirettangolare di partenza.
Ho scelto di utilizzare la seconda per modalità, poichè l'immagine utilizzata in questa procedura offre una minore deformazione
rispetto all'immagine originale scattata - scattata nel mio caso - con una lente fisheye.

Torna all'inizio

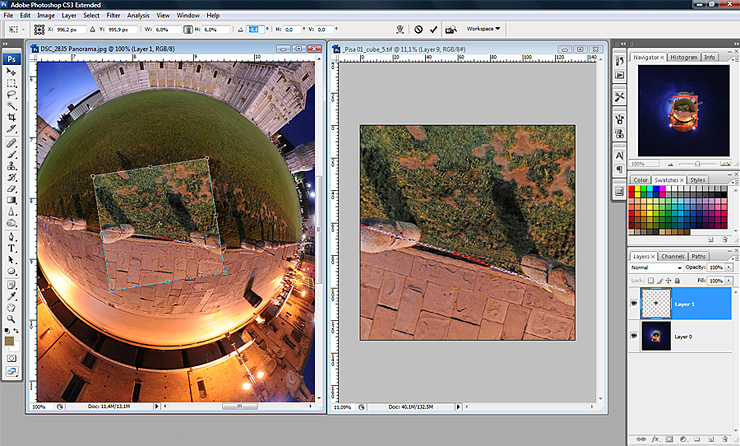

Apro sia l'immagine del pianeta panoramico, sia la faccia inferiore del cubo in Photoshop per eseguire le operazioni di aggiustamento.
Utilizzando gli strumenti di trasformazione e deformazione offerti da Photoshop è possibile adattare facilmente l'immagine della faccia del cubo alla parte mancante del pianeta panoramico.

Torna all'inizio

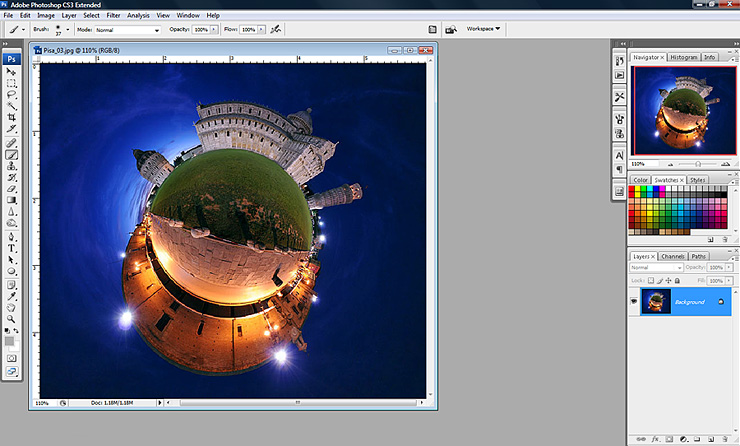

Eventuali differenze di luminosità e contrasto vengono facilmente corrette in Photoshop con l'applicazione di curve o livelli
Concluso questo ultimo passaggio l'immagine è pronta.

Conclusioni

Questo articolo si discosta dal quelli proposti in precedenza direttamente finalizzati alla creazione di immagini equirettangolari
finalizzate alla creazione di Virtual Tour 360°.

Torna all'inizio

La creazione del pianeta panoramico rappresenta una particolare proiezione, interessante e creativa che se applicata in certi contesti può fornire risultati di forte impatto visivo.

Torna all'inizio
